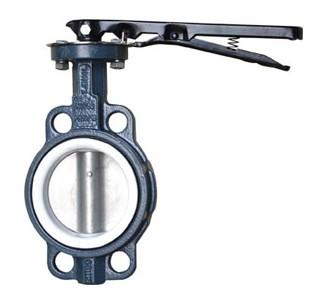

手动衬氟蝶阀


    上海冠环阀门制造有限公司生产的手动衬氟蝶阀,D71F46手动衬氟蝶阀采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏。



一、产品概述:

D71F46系列中线衬氟蝶阀采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏.

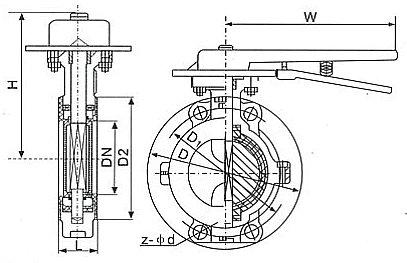

二、主要外形和连接尺寸:


公称通经
L
D
D1
D2
f
b
Z-φd
DN(mm)
NPS(inch)
PN1.0MPa
40
3/2
33
145
110
85
3
18
4-φ18
50
2
43
160
125
100
3
20
4-φ18
65
5/2
46
180
145
120
3
20
4-φ18
80
3
49
195
160
135
3
22
4-φ18
100
4
56
215
180
155
3
22
8-φ16
125
5
64
245
210
185
3
24
8-φ18
150
6
70
280
240
210
3
24
8-φ23
200
8
71
335
295
265
3
26
8-φ23
250
10
76
390
350
320
3
28
12-φ23
300
12
83
440
400
368
4
28
12-φ23
350
14
92
500
460
428
4
30
16-φ23
400
16
102
565
515
482
4
32
16-φ25
450
18
114
615
565
532
4
32
20-φ25
500
20
127
670
620
585
4
34
20-φ25
600
24
154
780
725
685
5
36
20-φ30
700
28
165
895
840
800
5
40
24-φ30
800
32
190
1010
950
905
5
44
24-φ34
900
36
203
1110
1050
1005
5
46
28-φ34
1000
40
216
1220
1160
1115
5
50
28-φ34
1200
48
254
1450
1380
1325
5
56
32-φ41
PN1.6MPa
40
3/2
33
145
110
85
3
18
4-φ18
50
2
43
160
125
100
3
20
4-φ18
65
5/2
46
180
145
120
3
20
4-φ18
80
3
49
195
160
135
3
22
8-φ18
100
4
56
215
180
155
3
24
8-φ18
125
5
64
245
210
185
3
26
8-φ18
150
6
70
280
240
210
3
28
8-φ23
200
8
71
335
295
265
3
30
12-φ23
250
10
76
405
355
320
3
32
12-φ25
300
12
83
460
410
375
4
34
12-φ25
350
14
92
520
470
435
4
38
16-φ25
400
16
102
580
525
485
4
40
16-φ30
450
18
114
640
585
545
4
44
20-φ30
500
20
127
705
650
608
4
46
20-φ34
600
24
154
840
770
718
5
54
20-φ41
700
28
165
910
840
788
5
54
24-φ41
800
32
190
1020
950
898
5
54
24-φ41
900
36
203
1120
1050
998
5
54
28-φ41
1000
40
216
1255
1170
1110
5
60
28-φ48
