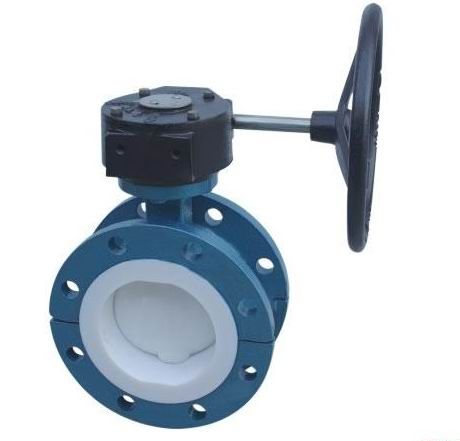

法兰式衬氟蝶阀


     上海冠环阀门制造有限公司生产的法兰衬氟蝶阀D341F46法兰衬氟蝶阀,阀体、阀座与阀芯内衬一体化,阀门工作时,只有阀体内衬与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏。



一、产品概述:

“冠环”牌法兰衬氟蝶阀法兰式对接结构,阀体、阀座与阀芯内衬一体化,阀门工作时,只有阀体内衬与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏,具有严密的密封性能,超长的使用寿命。


二、主要零部件材料表:
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
PL
RL
1
阀体/阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
蝶板
WCB
CF8
CF8M
CF3
CF3M
3
阀杆
1Cr13
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
000Cr17Ni14Mo2
4
衬里/阀座
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5
紧固销
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
000Cr17Ni14Mo2
6
填料
PTFE(F4)
7
填料压盖
WCB
CF8
CF8M
CF3
CF8
8
支架
WCB
CF8
CF8
9
紧固螺栓
35
1Cr17Ni2
1Cr18Ni2
10
螺母
45
1Cr18Ni9
0Cr18Ni9


三、主要外形和连接尺寸:
公称通经
L
D
D1
D2
f
b
Z-φd
DN
NPS
PN1.6MPa
40
3/2
106
145
110
85
3
18
4-φ18
50
2
108
160
125
100
3
20
4-φ18
65
5/2
112
180
145
120
3
20
4-φ18
80
3
114
195
160
135
3
22
8-φ18
100
4
127
215
180
155
3
24
8-φ18
125
5
140
245
210
185
3
26
8-φ18
150
6
140
280
240
210
3
28
8-φ18
200
8
152
335
295
265
3
30
12-φ23
250
10
250
405
355
320
3
32
12-φ25
300
12
270
460
410
375
4
34
12-φ25
350
14
290
520
470
435
4
38
16-φ25
400
16
310
580
525
485
4
40
16-φ30
450
18
330
640
585
545
4
44
20-φ30
500
20
350
705
650
608
4
46
20-φ34
600
24
390
840
770
718
5
54
20-φ41
700
28
430
910
840
788
5
54
24-φ41
800
32
470
1020
950
898
5
54
24-φ41
900
36
510
1120
1050
998
5
54
28-φ41
1000
40
550
1255
1170
1110
5
60
28-φ48


四、主要零部件材料表:
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
Z
C
P8
R8
1
阀体/阀盖
A126-C
A216-WCB
A351-CF8
A351-CF8M
2
蝶板
A216-WCB
A105
A351-CF8
A351-CF8M
3
阀杆
A182-F6
A182-F304
A182-F316
4
衬里/阀座
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5
紧固销
A182-F6
A182-F304
A182-F316
6
填料
PTFE(F4)
PTFE(F4)
7
填料压盖
A216-WCB
CF8
CF8M
8
支架
A216-WCB
A351-CF8
9
紧固螺栓
A193-B7
A193-B8M
10
螺母
A194-2H
A194-8

五、主要外形和连接尺寸:
公称通经
L
D
D1
D2
f
b
Z-φd
DN(mm)
NPS(inch)
Class 125Lb/150Lb
80
3
127
190
152.5
127
2
19
4-φ19
100
4
127
229
190.5
157
2
24
8-φ19
125
5
127
254
216
186
2
24
8-φ22
150
6
127
279
241.5
216
2
26
8-φ22
200
8
152.4
343
298.5
270
2
29
8-φ22
250
10
203.2
406
362
324
2
31
12-φ25
300
12
203.2
483
432
381
2
32
12-φ25
350
14
203.2
533
476
413
2
35
12-φ29
400
16
203.2
597
540
470
2
37
16-φ29
450
18
203.2
635
578
533
2
40
16-φ32
500
20
203.2
699
635
584
2
43
20-φ32
600
24
203.2
813
749.5
692
2
48
20-φ25
750
30
304.8
887
846
813
2
45
44-φ23
900
36
304.8
1057
1009.7
972
2
53
44-φ26
1050
42
304.8
1226
1171.4
1130
2
59
48-φ29
1200
48
381
1392
1335
1289
2
65
44-φ32
