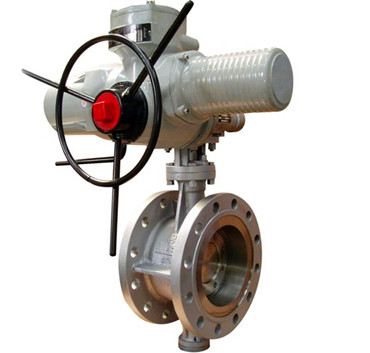

美标电动蝶阀


     上海冠环阀门制造有限公司生产的美标电动蝶阀该蝶阀具使用介质要求,选用不同密封面材料,以保证密封面耐磨损、耐腐蚀、使用寿命长。



一、产品介绍:

上海冠环阀门制造有限公司生产的美标法兰式系列蝶阀式广泛适用于石油、化工、电力、钢铁治金等工业管道上作截断或调节介质流量用。该阀门采用三维偏心斜锥形阀座密封,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。

利用蝶板摆动压紧密封,所以密封面摩擦阻力小,关闭时具有越关越紧功能,这样密封性可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤。

该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点,且在高曙下能正常使用,克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求,选用不同密封面材料,以保证密封面耐磨损、耐腐蚀、使用寿命长。


二、采用标准:

设计标准 :API609-83

法兰连接尺寸:ANSI B16.5

结构长度 :ANSI B 16.10-1992

压力试验:API 598-82

适用温度: -40℃~425℃

驱动方式:手把、蜗轮、电动、气动、液动

适用介质: 水、蒸汽、气体、油品、硝酸、强氧化性介质、尿素、腐

蚀性介质等



三、主要零件的材质:

阀体: WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、CF3M(316L)

蝶板:WCB堆焊、2Cr13、ZG1Cr5Mo、ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、CF3M(316L)

压圈:WCB、ZG1Cr5Mo、ZG1CrNi9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、CF3M(316L)

阀杆:2Cr13、ZG1Cr2Mo1V、1Cr18Ni9Ti、0Cr19Ni9、0Cr19Ni9、1Cr18NiMo2Ti、0Cr17Ni12Mo2、00Cr19Ni14Mo2

阀座:0Cr19Ni9、00Cr19Ni11、00Cr19Ni9、0Cr17Ni12Mo2、00Cr17Ni12Mo2、00Cr19Ni14Mo2

注:可根据不同的介质选用不同的材质
