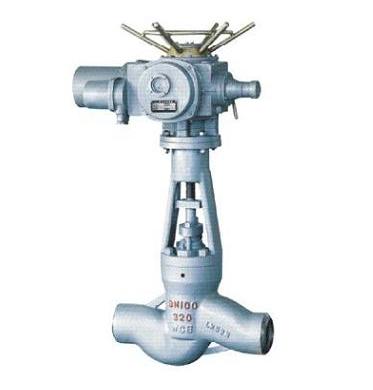

上海冠环阀门制造有限公司生产的美标高压电站截止阀,J61W/H美标高压电站截止阀、美标高压截止阀公称通径：1 1/2"-16" 美标高压电站截止阀压力级Class：150-2500MPa，适用介质及温度： 蒸汽、油品、水等≤425℃截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。冠环美标高压电站截止阀广泛适用于电厂，石油，石化，天然气，化工，化纤，印染，造纸，冶金，楼宇，市政供水，污水处理等领域。
技术参数：
设计与制造 | 结构长度 | 法兰尺寸 | 对焊连接尺寸 | 压力 -温度 | 试验 -检验 |
ASME B16.34 | ASME B16.10 | ASME B16.5 | ASTM B16.25 | ASME B16.34 | APl 598 |
压力测试：
公称压力PN(lb) | 强度试验 | 水密封试验 | 气密封试验 | |||
MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
150 | 3.1 | 450 | 2.2 | 315 | 0.5-0.7 | 60-100 |
300 | 7.8 | 1125 | 5.6 | 815 | ||
600 | 15.3 | 2225 | 11.2 | 1630 | ||
900 | 23.1 | 3350 | 16.8 | 2440 | ||
1500 | 38.4 | 5575 | 28.1 | 4080 | ||
2500 | 64.6 | 9367 | 47.4 | 6873 | ||
主要零件材质：
壳体 | ASTM A216 WCB | ||||
阀杆 | F6a | F304 | F316 | Monel | F304 |
阀瓣表面 | 13Cr 13Cr STL | 304 STL | 316 STL | Momel | 304 304 STL |
阀座表面 | 13Cr STL STL | 304 STL | 316 STL | Momel | 304 STL STL |
壳体 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
阀杆 | F304L | F316 | F316L |
阀瓣表面 | 304L 304L STL | 316 316L 316L | 316 316L STL |
阀座表面 | 304L STL STL | 316 STL 316L | 316L STL STL |
外形及连接尺寸：
压力级 | DN | NPS(in) | L | d | H | W | H1 | W1 | ||
RF | RTJ | BW | ||||||||
150 | 50 | 2 | 203 | 216 | 203 | 51 | 330 | 200 | - | - |
65 | 21/2 | 216 | 229 | 216 | 64 | 360 | 250 | - | - | |
80 | 3 | 241 | 254 | 241 | 76 | 390 | 280 | - | - | |
100 | 4 | 292 | 305 | 292 | 102 | 445 | 300 | - | - | |
125 | 5 | 356 | 369 | 356 | 127 | 480 | 350 | - | - | |
150 | 6 | 406 | 419 | 406 | 152 | 520 | 350 | 556 | 310 | |
200 | 8 | 495 | 508 | 495 | 203 | 600 | 400 | 658 | 310 | |
250 | 10 | 622 | 635 | 622 | 254 | 773 | 450 | 805 | 460 | |
300 | 12 | 698 | 711 | 698 | 303 | - | - | 1056 | 460 | |
300 | 50 | 2 | 267 | 283 | 267 | 51 | 355 | 200 | - | - |
65 | 21/2 | 292 | 308 | 292 | 64 | 415 | 200 | - | - | |
80 | 3 | 318 | 333 | 318 | 76 | 428 | 280 | - | - | |
100 | 4 | 356 | 371 | 356 | 102 | 488 | 350 | - | - | |
125 | 5 | 400 | 416 | 400 | 127 | 550 | 400 | - | - | |
150 | 6 | 444 | 460 | 444 | 152 | 660 | 400 | 868 | 310 | |
200 | 8 | 559 | 575 | 559 | 203 | 810 | 550 | 950 | 460 | |
250 | 10 | 622 | 638 | 622 | 254 | - | - | 990 | 460 | |
300 | 12 | 711 | 727 | 711 | 305 | - | - | 1080 | 460 | |
600 | 50 | 2 | 292 | 295 | 292 | 51 | 362 | 250 | - | - |
65 | 21/2 | 330 | 333 | 330 | 64 | 412 | 280 | - | - | |
80 | 3 | 356 | 359 | 356 | 76 | 468 | 300 | - | - | |
100 | 4 | 432 | 435 | 432 | 102 | 530 | 400 | 575 | 310 | |
125 | 5 | 508 | 511 | 508 | 127 | 701 | 500 | 660 | 310 | |
150 | 6 | 559 | 562 | 559 | 152 | 782 | 550 | 820 | 460 | |
200 | 8 | 660 | 664 | 660 | 200 | 918 | 650 | 960 | 460 | |
900 | 50 | 2 | 368 | 371 | 368 | 51 | 550 | 350 | - | - |
65 | 21/2 | 419 | 422 | 419 | 64 | 560 | 350 | - | - | |
80 | 3 | 381 | 384 | 381 | 76 | 564 | 400 | 630 | 310 | |
100 | 4 | 457 | 460 | 457 | 102 | 685 | 450 | 720 | 310 | |
125 | 5 | 559 | 562 | 559 | 127 | 780 | 550 | 840 | 460 | |
150 | 6 | 610 | 613 | 610 | 152 | 950 | 650 | 1015 | 460 | |
