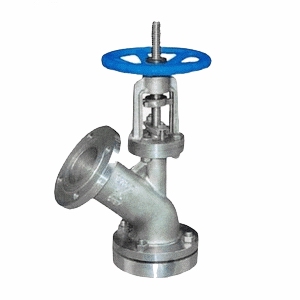

上展式放料阀


     上海冠环阀门制造有限公司生产的上展式放料阀FLJ41H上展式放料阀主要用于反映器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他的底部,因此消除工艺介质通常在容器出口的残留现象。



一、产品概述:

放料阀主要用于反映器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他的底部,因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式,例如,手动,气动(弹簧复位式、双作用式、带手轮和不带手轮),电动,液动,齿轮等。

型号:FLJ41H
公称通径:DN25-200
压力等级:PN1.6-4.0MPa
材质:碳钢、不锈钢



二、性能与用途:

本阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.
结构与原理:

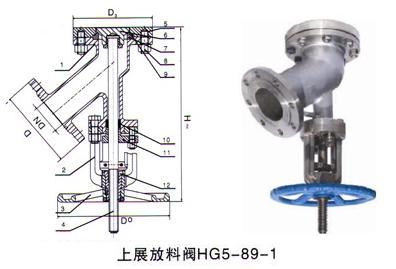

该阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成,手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式,手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀

性能参数:

工作压力1.6Mpa
工作介质为水, 油液体, 酸碱等
工作温度为<=175 o C. 不锈钢<=320 o C 碳钢


三、主要零件材质:
零件名称
ZG1Cr18Ni9Ti系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12MO 2 Ti系列
ZG00Cr17Ni14MO 2系列
WCB系列
阀体/阀盖
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
阀杆
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
阀瓣
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
垫片
304+PTFE
304L+PTFE
316+PTFE
316L+PTFE
石墨+304
螺柱
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45


四、上展式放料阀连接尺寸:
DN
上法兰
上法兰
下法兰
密封座
D1
D2
D3
D4
D5
D6
25
115
80
115
85
-
-
32
135
100
135
100
-
-
40
145
110
145
110
80
60
50
165
125
160
125
85
70
65
180
145
180
145
130
85
80
195
160
195
160
135
95
100
215
180
215
180
160
130
125
245
210
245
210
160
140
150
280
240
280
240
185
165
200
335
295
335
295
/
/
