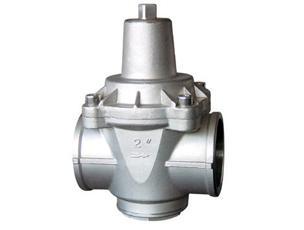

不锈钢支管式减压阀


 一、产品简述:

      上海冠环阀门制造有限公司生产的不锈钢支管式减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。主要型号:YZ11X


二、工作原理:

    出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。

    采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。 耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。 出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。 极佳的水力特性,压力损失小,减压比可达成10:1以上。 可满足多种减压要求,特别适用于支管减压系统。


三、主要技术参数:

类型

型号

公称压力
PN(MPa)

公称通径
DN(MPa)

连接形式

阀体材料

出口压力(MPa)

工作℃

支管式减压阀

YZ11X-16T
YZ11X-25T

1.6,2.5

15~50

内螺纹

青钢

0.05~0.6(可调)

80

YZ11X-16P
YZ11X-25P

不锈钢






四、主要尺寸(mm):

公称通径DN(MPa)

尺寸(MM)

重量(Kg)

MM

in

A

B

C

φG

15

1/2

31

60

76.5

59

1.2

20

3/4

31

75

76.5

73

1.2

25

1

36

88

85

81

1.4

32

11/4

42

93

98

81

1.5

40

11/2

45

98

102

85

2

50

2

54

130

117

98

2.65
