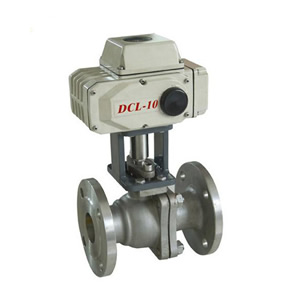

不锈钢电动球阀


    上海冠环阀门制造有限公司生产的不锈钢电动球阀, Q941F不锈钢电动球阀密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制



一、产品概述:
   Q941F系列电动球阀密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。


二、性能参数:
公称通径DN(mm)
DN15~DN250
公称压力
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度
-40~+180℃ -40~+350℃
泄漏量
符合ANSIB16.104 5级标准
球体转角
90°
阀体材制质
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料
聚四氟乙烯(常温)、特制PPL(高温)

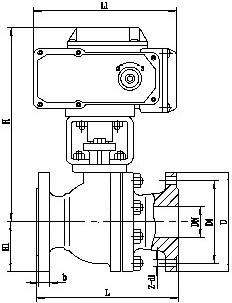

三、主要外形尺寸:
公称通径DN(mm)
尺寸(mm)
L
D3
D2
D1
b
f
N-d
15
108
95
65
45
14
2
4-14
20
117
105
75
55
14
4-14
25
127
115
85
65
14
4-14
32
140
135
100
78
16
4-18
40
165
145
110
85
16
3
4-18
50
178
160
125
100
16
4-18
65
190
180
145
120
18
4-18
80
203
195
160
135
20
8-18
100
305
215
180
155
20
8-18
125
256
245
210
185
22
8-18
150
394
280
240
210
24
8-23
200
457
335
295
265
26
12-23
250
533
405
335
320
30
12-25
