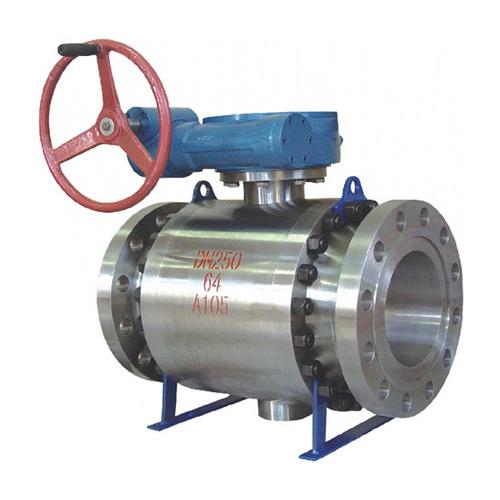

锻钢固定球阀

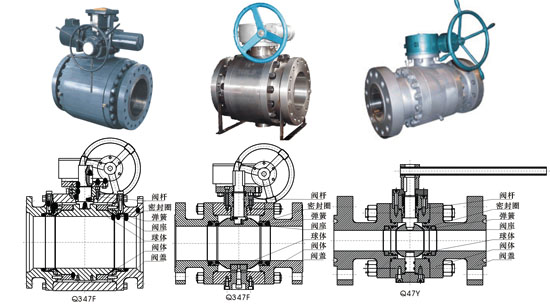

  上海冠环阀门制造有限公司生产的“G"字牌冠环锻钢固定球阀,Q347F锻钢固定球阀结构及用途三分体式连接锻钢固定球阀,系将阀体在两阀座部位沿与阀门通道控制轴线相垂直的截面形成分段的三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。



一、锻钢球阀结构及用途:
    三分体式连接锻钢固定球阀适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管路。
    固定蜗轮球阀主要性能要求规范,系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门准确性操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了一定性进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点。



二、主要性能参数:
试验压力(MPa)
公称压力(MPa)
压力级(Class)
1.6
2.5
4.0
6.4
10.0
16.0
25.0
150
300
400
600
900
1500
强度试验
2.4
3.8
6.0
9.6
15.0
24
37.5
3.1
7.8
10.2
15.3
23.1
38.4
密封试验
1.8
2.8
4.4
7.0
11.0
17.6
27.5
2.2
5.6
7.5
11.2
16.8
28.1
气密试验
0.5-0.7
工作温度
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质
C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )

三、主要零件材质:
零件名称
材料
材料代号
阀体 阀盖
WCB
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
球体
2Cr13
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆
2Cr13
316L
1Cr18Ni9Ti(304)
1Cr18Ni12Mo2Ti(316)
阀座密封面
PTFE、碳素纤维+PTFE、对位聚苯
螺柱 螺母
35 35CrMoA(B7) 45(2H)
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料
V型PTFE、柔性石墨
