简述:

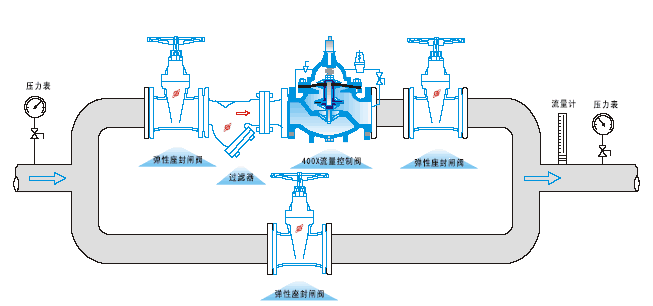

  上海冠环阀门制造有限公司生产的400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。400X流量控制阀利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。400X流量控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。



技术参数:

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

出口可调压力(MPa)

压力特性
△P2P1

流量特性
△P2P1

适用介质

介质温度(℃)

1.0

1.5

1.1

0.09-0.8

P2×8%

P2×15%

0-80

1.6

2.4

1.76

0.10-1.2

P2×10%

P2×20%

2.5

3.75

2.75

0.15-1.6

P2×12%

P2×25%


主要零件材质:

零件名称

零件材料

阀体阀盖

WCB

阀座阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢


外形及连接尺寸:

公称通径DN(mm)

尺寸(mm)

L

F1

F

H1

H

20

150

136

292

247

342

25

160

136

292

247

342

32

180

136

292

247

342

40

200

155

330

278

395

50

203

155

330

278

395

65

216

165

350

298

405

80

241

175

365

313

430

100

292

195

410

350

510

125

330

220

455

365

560

150

356

230

475

420

585

200

495

255

530

450

675

250

622

300

623

470

730

300

698

340

700

490

760

350

787

415

840

526

840

400

914

430

880

570

910

450

978

430

880

570

910
