上一个:没有了!  下一个:二通不锈钢旋塞阀

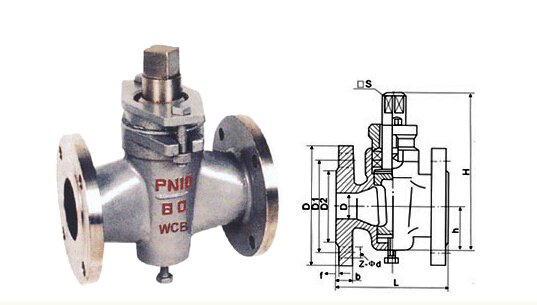

上海冠环阀门制造有限公司生产的二通铸钢旋塞阀,二通铸钢旋塞阀(X43W-1.0C)是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与主阀阀体上的通道口相同或分开,实现开启或关闭的一种阀门。冠环旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。





二通铸钢旋塞阀主要性能规范

型号

公称压力
PN(MPa)

试验压力PS(MPa)

适用介质

工作温度(℃)

壳体

密封

X43W-1.0C

1.0

1.5

1.1

煤气、油品

≤200


二通铸钢旋塞阀主要尺寸

型号

公称通径
DN(mm)

尺寸(mm)

L

D

D1

D2

f

b

z-φd

□s

h

H

X43W-1.0C

15

80

95

65

45

2

14

4-φ14

14

26

99

20

90

105

75

55

2

16

4-φ14

14

34

124

25

110

115

85

65

2

16

4-φ14

17

38

133

32

115

135

100

78

2

18

4-φ18

18

45

152

40

150

145

110

85

3

18

4-φ18

26

55

212

50

170

160

125

100

3

20

4-φ18

28

74

260

65

220

180

145

120

3

20

4-φ18

32

82

295

80

250

195

160

135

3

22

4-φ18

40

95

327

100

300

215

180

155

3

26

8-φ18

45

135

425

125

350

245

210

185

3

24

8-φ18

54

154

482

150

400

280

240

210

3

24

8-φ23

62

172

512

200

450

335

295

265

3

24

8-φ23

75

195

605

250

530

390

350

320

3

28

12-φ23

85

230

660

300

580

440

400

368

3

30

12-φ23

100

263

760


二通铸钢旋塞阀主要材料

零件名称

阀体

塞子

填料压盖

填料

X43W-1.0C

铸钢

铸钢

可锻铸铁

油浸石棉盘根
柔性石墨
