不锈钢氮气专用调节阀概述
上海冠环阀门制造有限公司专业生产销售GHT40W-16P、GHT40W-25P不锈钢氮气专用调节阀根据工况要求定制内部结构有效的达到现场管路系统的节能,适用于工作压力 ≤1.6MPa、介质温度 ≤200℃(和 ≤2.5MPa、介质温度 ≤350℃)的氮气管路上作为专用调节流量,同事也具备介质蒸汽或热水管路上使用。按顺时针旋转手轮即可关闭不锈钢氮气专用调节阀,这时阀杆带动阀瓣下降,直使两锥形密封面接触达到严密将管路关闭为止。
不锈钢氮气专用调节阀特点
①改善管路工况:凡是采用氮气专用调节阀的支线、氮封作用及热力点都可以按着设计工况进行流量调节,达到良好的流量控制和温度工况,这种调节阀比闸阀、截止阀调节性能好,它具有近似直线调节性能。因此,化工行业不同工况的要求得到有力改善。
②节省能源:热力管网由于温度压力失调,造成某些分支流量过大,使一些建筑温度过高,用户不得不开窗户,达到节省能源的目的。
③改善网管水力的工况:不锈钢氮气专用调节阀能按照额定流量进行控制,将网管超量运行的流量降低,使原来的水工况恶化程度得到一定的改善。
不锈钢氮气专用调节阀主要零部件
零件名称 | 材料 |
阀体 | 不锈钢 |
阀杆、阀瓣、密封圈 | 不锈钢 |
阀杆螺母 | 黄铜 |
不锈钢氮气专用调节阀性能参数
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
GHT40W-10 | 10 | 1.0 | ≤200 | 氮气、水、蒸汽等 |
GHT40W-16 | 16 | 1.6 | ||
GHT40W-25 | 25 | 2.5 |

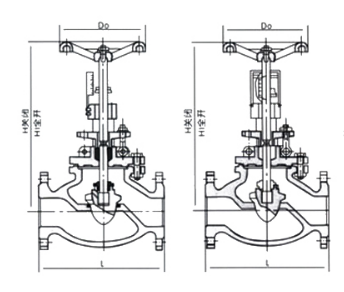

不锈钢氮气专用调节阀结构图
不锈钢氮气专用调节阀连接尺寸1.6MPa
DN | L | D | D1 | D2 | f | b | H | H1 | D0 | z×Φd |
15 | 130 | 95 | 65 | 47 | 2 | 14 | 160 | 172 | 65 | 4×Φ13.5 |
20 | 150 | 105 | 75 | 58 | 2 | 16 | 160 | 172 | 65 | 4×Φ13.5 |
25 | 160 | 115 | 85 | 68 | 2 | 16 | 182 | 195 | 80 | 4×Φ13.5 |
32 | 180 | 140 | 100 | 78 | 2 | 18 | 192 | 210 | 80 | 4×Φ13.5 |
40 | 200 | 150 | 110 | 88 | 3 | 18 | 250 | 273 | 120 | 4×Φ13.5 |
50 | 230 | 165 | 125 | 102 | 3 | 20 | 264 | 290 | 120 | 4×Φ17.5 |
65 | 290 | 185 | 145 | 122 | 3 | 20 | 380 | 426 | 200 | 4×Φ17.5 |
80 | 310 | 200 | 160 | 133 | 3 | 22 | 413 | 468 | 200 | 8×Φ17.5 |
100 | 350 | 220 | 180 | 158 | 3 | 24 | 466 | 530 | 240 | 8×Φ17.5 |
125 | 400 | 250 | 210 | 184 | 3 | 26 | 540 | 613 | 260 | 8×Φ17.5 |
150 | 480 | 285 | 240 | 212 | 3 | 26 | 623 | 698 | 360 | 8×Φ22 |
200 | 600 | 340 | 295 | 268 | 3 | 30 | 687 | 777 | 400 | 12×Φ22 |
250 | 730 | 395 | 350 | 320 | 3 | 30 | 940 | 1074 | 500 | 12×Φ22 |
300 | 850 | 445 | 460 | 430 | 4 | 30 | 940 | 1074 | 500 | 12×Φ22 |
