上海冠环阀门制造有限公司生产的常闭式气动隔膜阀,G6B41J常闭式气动隔膜阀可根据不同的视裹材质,适用於不同温度下的不同流体介质管路上,作为控制介质流动的启闭机构


常闭式气动隔膜阀设计标准

1.设计与制造按:GB12239
2.结构长度按:GB12221
3.法兰连接尺寸按:GB4216.4
4.试验与检验按:GB/T13927


常闭式气动隔膜阀性能规范:





型号

公称压力PNMPa

试验压力PSMPa

适用介质

工作温度(℃)

壳体试验

密封试验

G6B4WUFS-6

06

09

066

W.非腐蚀性流体
一般腐蚀性流体
FS。强酸碱及各种有机溶剂(溶融碱金属元素氧除外)

≤100
≤85
≤150

G6B4WUFS-4

04

06

044


常闭式气动隔膜阀主要零件材质:

零件名称

阀体

阀瓣、阀盖

气缸、气缸盖

螺杆、阀杆、活塞

隔膜

材料

HT200衬氟塑料、衬橡胶

HT200

HT200

35

氟丁橡胶、氟塑料

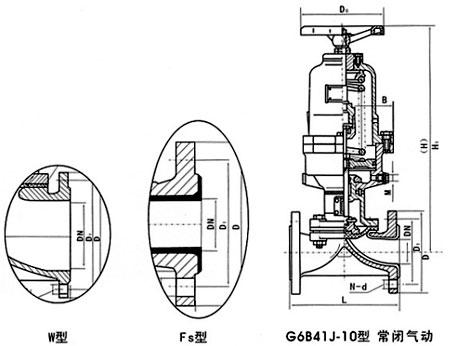

常闭式气动隔膜阀外形连接尺寸及重量:

型号

公称通径DN(㎜)

尺寸(mm

气动装置(㎜)

质量
(㎏)

L

D1

D

n-d

H1

D0

耗气量㎝2

气源压力MPa







G6B41WJFS-6

25

145

85

115

4-135

296

120

2395×102

04

8

32

160

100

140

4-175

398

140

6082×102

04

15

40

180

110

150

4-175

406

140

6082×102

04

17

50

210

125

165

4-175

464

160

1235×102

04-05

26

65

250

145

180

4-175

-

160

3725×103

04-05

32

80

300

160

200

4-175

645

200

3725×103

04-05

56

100

350

180

220

8-175

665

240

9458×103

04-05

100

125

400

210

250

8-175

832

320

1409×104

04-05

170

150

460

240

285

8-22

933

320

2868×104

05

323

G6B41WJFS-4

200

570

295

340

8-22

1275

400

4619×104

05

386
