全不锈钢焊接气动角座阀的特点:
YK2006P全不锈钢焊接气动角座阀广泛用于啤酒,纺织印染和漂白,制药及医疗设备,食品加工,橡胶机械,有机和无机化工,清洗消毒高温灭菌,水处理等行业,适用于介质为水,液体,中性气体,水蒸汽,轻微腐蚀性气体及液体,与电磁阀及其他阀门相比,具有投资经济,使用安全,免维护,寿命长的特点。
全不锈钢焊接气动角座阀选项参数
☆气缸材质:不锈钢/聚酰胺 阀座密封:PTFE(温度-20℃~+180℃)/F46(-20℃~+220℃)☆选配附件:电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀

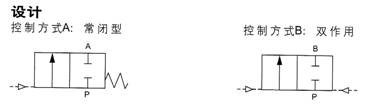

控制形式 | 直动式 | 阀体 | 不锈钢CF8M |
结构 | 角座阀 | 阀芯材料 | 不锈钢 |
接口 | G1/2-G2 | 阀座密封 | PTEF |
粘度 | 600mm2/s | 活塞密封 | FKM/NBR |
介质温度 | PTFE:-10℃~+180℃ | 安装 | 任何位置 |
环境温度 | -10℃~+60℃ | 控制介质 | 空气 中性 气体 蒸汽 |

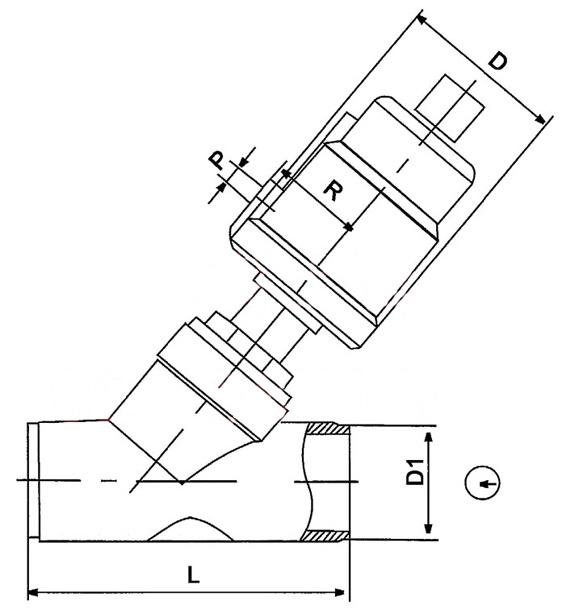

DN | D | R | P | L2 | D1 | 执行器 |
15 | 62 | 33.5 | G1/8 | 100 | 19 | 50 |
20 | 62 | 33.5 | G1/8 | 120 | 24 | 50 |
25 | 62 | 33.5 | G1/8 | 140 | 29 | 50 |
32 | 76 | 42 | G1/8 | 140 | 29 | 63 |
40 | 76 | 42 | G1/8 | 155 | 36 | 63 |
50 | 76 | 42 | G1/8 | 170 | 42 | 63 |
65 | 96 | 50 | G1/8 | 190 | 52 | 80 |
名称 | 材料 | 名称 | 材料 |
阀体 | CF8M | 锁紧螺母 | Hpb59-1 |
六角螺母 | 1Cr18Ni9Ti | 指示杆 | Hpb59-1 |
阀芯密封垫 | PTFE | 常闭弹簧 | 65Mn-D |
阀芯体 | OCr178Ni12Mo2 | 缸体 | CF8M |
阀体密封垫 | FKM | 顶盖 | PC |
连接 | CF8M | Y型圈 | FKM |
阀杆 | OCr178Ni12Mo2 | O型圈 | NBR |
阀杆密封套 | PTFE | 阀盖 | CF8M |
阀杆密封圈 | PTFE | 含油轴承 | |
压紧密封垫 | PTFE | 垫圈 | Hpb59-1 |
弹簧挡圈 | 活塞环 | FKM | |
密封弹簧 | 65Mn-D | 活塞 | Hpb59-1 |
