      一、Z41CY耐磨陶瓷闸阀-概述:

上海冠环阀门制造有限公司生产的Z41CY耐磨陶瓷法兰闸阀适用于公称压力PN1.6~10.0Mpa,工作温度-29~540℃的石油、化工、矿山、冶金、电力行业等各种工况的管路上,切断或接通管路介质。特别是用于排灰、排渣系统,放料、排污系统中,其使用寿命比普通合金密封面阀门提高10倍以上。


二、Z41CY耐磨陶瓷闸阀-引用标准

1.设计与制造:GB12234
2.结构长度:GB12221
3.压力温度等级:GB9131
4.连接法兰:JG/T79 GB9113 HG20593-20635
5.试验与检验:GB13927 JB/T9092

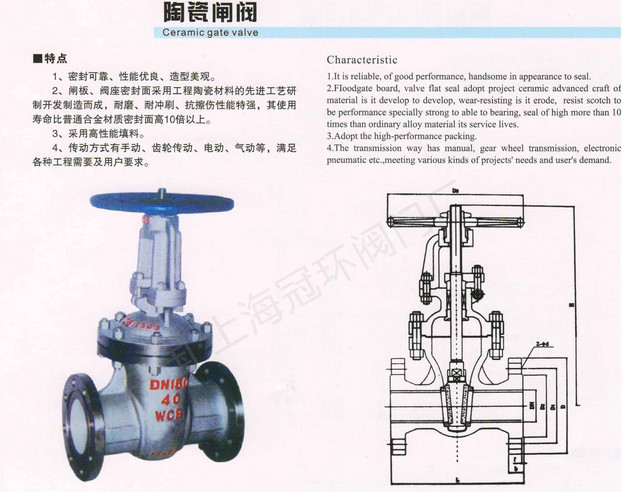

     三、Z41CY耐磨陶瓷闸阀-特点:

1.密封可靠、性能优良、造型美观、互换性好。
2.Z41CY耐磨陶瓷法兰闸阀闸板、阀座密封面采用最新工程陶瓷材料,按引进美国的先进工艺研制开发制造而成,耐磨、耐高温、耐腐蚀、抗擦伤性能特强,其使用寿命比普通合金材质密封面高10倍以上。
3.阀体通道和内腔可镶装及喷涂陶瓷衬里,可与陶瓷衬里管道连接组成耐磨管路系统,用于排灰排渣及放料排污系统可有效地延长系统的使用寿命。
4.Z41CY耐磨陶瓷法兰闸阀由上海冠环阀门厂专业生产高技术标准采用高性能填料。
5.传动方式有手动、齿轮传动、电动、气动等,满足各种工程需要及用户要求。

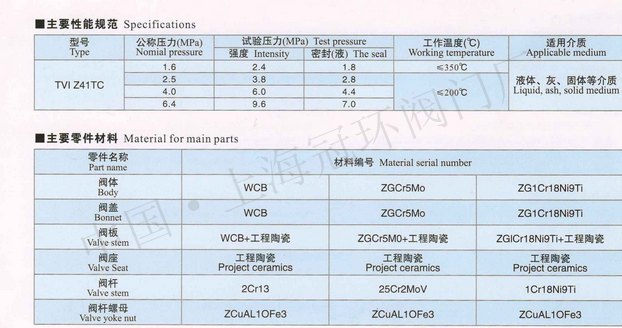

   四、Z41CY耐磨陶瓷闸阀-主要零件:

阀体

WCB

ZGCr5Mo

ZG1Cr18Ni9Ti

阀盖

WCB

ZGCr5Mo

ZG1Cr18Ni9Ti

阀板

WCB+工程陶瓷

ZGCr5Mo+工程陶瓷

ZG1Cr18Ni9Ti+工程陶瓷

阀座

工程陶瓷

工程陶瓷

工程陶瓷

阀杆

2Cr13

25Cr2MoV

1Cr18Ni9Ti

阀杆螺母

ZCuA110Fe3

ZCuA110Fe3

ZCuA110Fe3
