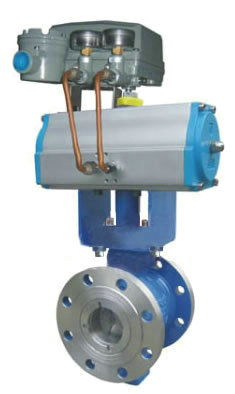

气动V型调节球阀


     上海冠环阀门制造有限公司生产的气动V型调节球阀,ZSHV气动V型调节球阀概述 ZSHV气动V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。



一、产品概述:

ZSHV气动V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。



二、主要特点:

(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。



三、技术参数:

公称通径DN(mm)

25~400

公称压力PN(MPa)

1.6~6.4

公称压力Ps(MPa)

强度试验

2.4~9.6

密封试验

1.76~7.0

材料\代号

C

P

R

主要
零件

阀体

WCB

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

球杆

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

聚四氟乙烯、不锈钢、硬质合金

填料

聚四氟乙烯、柔性石墨

适用
工况

适用介质

水,蒸汽,油品

硝酸类

醋酸类

适用温度

-28~425℃

-28~500℃

执行器

型 号

GT系列、AW系列,SW系列、BAW系列, BRAY系列

气源压力

0.4~0.7MPa

连接形式

对夹式、法兰式,法兰按JB79-59标准



基本误差

回差

死区

输入信号

气源
接口

电信号

气信号

全行程的
≤±2%

全行程的
≤±2%

全行程的
≤0.8%

4~20mADC

20~100Kpa

G1/8" G1/4"



四、ZSHV气动V型调节球阀性能:

公称通径D(mm)

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公称压力PN(MPa)

1.6、2.5、4.0、6.4

流量特性

近似等百分比(参见典型曲线图)、直线特性

阀板转角(度)

0°~至90°(可调)

允许泄漏量等级

软密封:零泄露
硬密封:≤额定Cv×0.001%

软密封:VI微气泡级,金属密封:≤额定CV×0.065%

动作时间(S)

0.5

1.0

2.5~4.0

7.0

10

可调节比

250:1

300:1



五、ZSHV气动V型调节球阀最大允许压差:

执行
机构

状态

PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K

填料:聚四氟乙石棉

25

40

50

65

80

100

125

150

200

250

300

GT65

关闭

4.99

1.13










△P

0.74

0.31










GT80

关闭

4.99

4.99

4.99

2.80

1.33







△P

1.72

0.83

0.53

0.30

0.16







GT90

关闭


4.99

4.99

2.80

2.62







△P


1.33

1.33

0.49

0.28







GT100

关闭





4.52

1.56






△P





0.48

0.16






GT125

关闭





4.52

4.50

2.31

1.43




△P





0.82

0.45

0.25

0.19




GT160

关闭






4.50

4.97

3.32




△P






0.81

0.52

0.40

1.13



AW17

关闭







4.95

3.21

0.13

2.74

1.91

△P







0.90

0.69

3.71

0.42

0.31

AW20

关闭









0.70

3.23

2.51

△P









0.70

0.54

0.40
