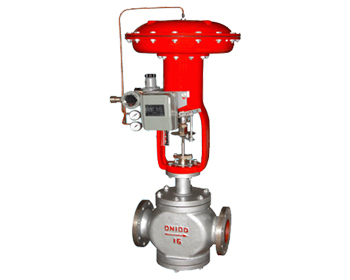

气动薄膜单座调节阀


    上海冠环阀门制造有限公司生产的气动薄膜单座调节阀,ZMA(B)P气动薄膜单座调节阀是自动控制系统中最常用的执行器,它由气动薄膜执行机构和低流阻调节阀组成。



一、产品概述:

ZMA(B)P型气动薄膜单座调节阀是自动控制系统中最常用的执行器,它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合;双座阀不平衡力小、允许压差大、流通能力大等特点,适用于泄露量要求不严格的场合;套筒阀具有稳定性好,不易产生震动,噪音低,对温度敏感小,适用于压差较大及泄露量要求不严格场合。



二、主要技术性能指标:

项目

指标值

基本误差%

不带定位器

±5.0

带定位器

±1.0

回差%

不带定位器

3.0

带定位器

1.0

死区%

不带定位器

3.0

带定位器

0.4

允许泄漏量L/h

1×10-3×阀额定容量



三、主要规格与技术参数:

公称通径mm

20

25

40

50

65

80

100

150

200

250

300

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力MPa

0.6 1.6 4.0 6.4

行程mm

10

16

25

40

60

100

流量特性

直线、等百分比、快开型

介质温度℃

-15~200(常温型)、-40~+250、-40~+450(中温型)、-100~+200(低温型)

法兰尺寸

铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79

法兰形式

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体材质

PN
(MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀体型式

直通单座铸造球型阀

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上阀盖形式

普通式(常温型)、热片式(中温型)、低温型

可配附件

定位器手轮电/气转换器空气过滤减压器

可调比R

30:1

气源接头

M16×1.5



四、主要技术参数:

型 号

ZHA(B)-1

ZHA(B)-2

ZHA(B)-3

ZHA(B)-4

ZHA(B)-5

ZHA(B)-6

有效面积cm2

200

280

400

630

1000

1600

行 程mm

10

16

25

40

60

1000

弹簧范围KPa

20~100(标准);40~200;80~240;20~60;60~100

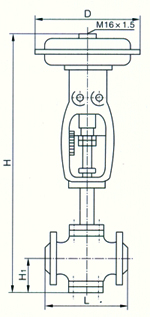

 五、主要外形及尺寸:

DN

D

PN(MPa)

H

H1

1.6

4.0

6.4

常温型

中温型

25

280

185

190

200

685

835

115

32

280

200

210

210

696

847

120

40

325

220

230

235

754

905

130

50

325

250

255

265

784

935

145

65

410

275

285

295

1065

1219

180

80

410

300

310

320

1076

1239

195

100

410

350

355

370

1085

1248

200

125

495

410

425

440

1286

1498

245

150

495

450

460

475

1306

1518

255

200

495

550

560

570

1381

1593

275

250

620

670

740

752

1455

1645

380

300

620

770

803

819

1510

1690

430



六、主要零件材料温度范围:

零件名称

材料

温度范围

阀 体

上阀盖

HT200

-20~200℃

ZG230-450

-40~450℃

ZG1Cr18Ni9Ti

-250~550℃

阀芯、阀座、阀杆

1Cr18Ni9

-250~550℃

上下膜片

A3钢板


支架、顶盖

HT200


压缩弹簧

60Si2Mn


波纹薄膜

5806胶夹480D尼龙66网眼布


填 料

聚四氟乙烯

-40~200℃

碳纤维

-120~350℃

柔性石墨

-40~600℃



七、订货须知:

订货时请填写《规格书》或注明以下内容:

一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,流体性质(包括公称压力、温度、粘度或酸碱性),3.信号压力、弹簧范围,4.流量特性,

5.阀的开关型式,6.阀体、阀芯材料,7.是否带附件,说明附件型号。以便我们的为您正确选型。

二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;

三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
