首页 --> 产品中心 --> 闸阀 --> 不锈钢电动闸阀

不锈钢电动闸阀

销售电话：021-67895388
图文传真：021-67895399

企业客服中心

所属系列：
产品名称：
产品型号：
关键字标签：
浏览次数：

闸阀
不锈钢电动闸阀
Z941W
电动闸阀,Z941W不锈钢电动闸阀

上一个：真空闸阀下一个:加长杆闸阀

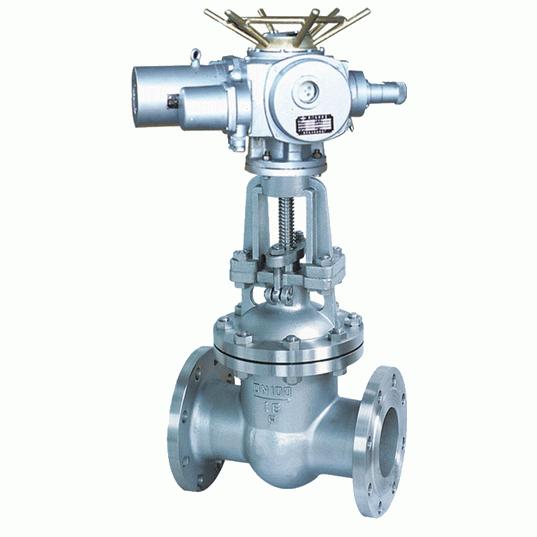

不锈钢电动闸阀

上海冠环阀门制造有限公司生产的电动闸阀, Z941W不锈钢电动闸阀开关动作速度可以调整,结构简单,易维护。不锈钢201/304/316/316L/双相钢2205材质电动闸阀适用于水油品蒸汽管路上温度≥425℃等各种工况的管路上切断或接通管路介质

一、Z941W、GHZ941W不锈钢电动闸阀应用规范:

1、设计制造按GB12234-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/T79-94

4、阀门检查和试验按GB13927

二、Z941W、GHZ941W不锈钢电动闸阀性能规范：

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度(水)(Mpa)	密封(水)空气	低压密封空气(Mpa)	工作温度(℃)	适用介质
Z941H-16C Z941W-16P(R)	1.6	2.4	1.8	0.6	≤200、350、425	NITRICACID
						硝酸类
						ACETICACID
						醋酸类
						NITRICACID
Z941W-25P(R)	2.5	3.8	2.8	0.6	≤200、350、425	硝酸类
Z941W-40P(R)	4.0	6.0	4.4	0.6	≤200、350、425	ACETICACID
Z941W-64P(R)	6.4	9.6	7.0	0.6	≤200、350、425	醋酸类

三、Z941W、GHZ941W不锈钢电动闸阀主要零件材质：

阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

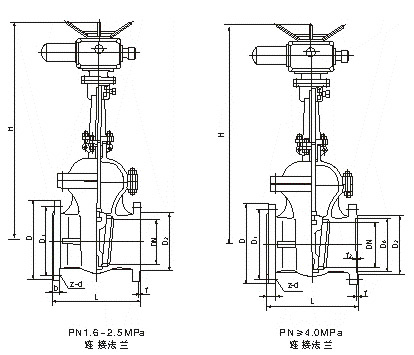

四、Z941W、GHZ941W不锈钢电动闸阀1.6MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100
L	mm	130	150	160	180	200	250	265	280	300
H	mm	175	180	210	210	350	358	373	435	500
W	mm	180	180	200	200	200	240	240	280	320
尺寸	DN	125	150	200	250	300	350	400	450	500
L	mm	325	350	400	450	500	550	600	650	700
H	mm	614	674	818	1225	1415	1630	1780	2050	2181
W	mm	360	360	400	450	500	500	600	720	720

五、Z941W、GHZ941W不锈钢电动闸阀2.5MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100
L	mm	130	150	160	180	200	250	265	280	300
H	mm	175	180	210	210	350	358	373	435	500
W	mm	180	180	200	200	200	240	240	280	320
尺寸	DN	125	150	200	250	300	350	400	450	500
L	mm	325	350	400	450	500	550	600	650	700
H	mm	614	674	818	1225	1415	1630	1780	2050	2181
W	mm	360	360	400	450	500	500	600	720	720

六、4.0MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80
L	mm	130	150	160	180	200	250	280	310
H	mm	175	180	210	210	350	358	373	435
W	mm	180	180	200	200	200	240	240	280
尺寸	DN	100	125	150	200	250	300	350	400
L	mm	350	400	450	550	650	750	850	950
H	mm	500	614	674	818	1225	1415	1630	1780
W	mm	320	360	360	400	450	500	500	600

七、6.4MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80
L	mm	170	190	210	230	240	250	280	320
H	mm	175	180	210	230	350	359	373	435
W	mm	120	120	140	160	200	240	280	320
尺寸	DN	100	125	150	200	250	300	350	400
L	mm	350	400	450	550	650	750	850	950
H	mm	500	614	674	818	970	1145	1280	1450
W	mm	360	400	400	450	560	640	800	800

八、10.0MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720

九、16.0MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	240	300	340	390	450	525	600	750
H	mm	175	180	210	230	350	359	373	435	500	614	674	818
W	mm	120	120	140	160	200	240	280	320	360	400	400	450
