大口径铸铁闸阀概述

上海冠环阀门厂专业生产Z41T/W手动明杆大口径铸铁闸阀,Z45T/W手动暗杆大口径铸铁闸阀,Z541T/W伞齿轮明杆大口径铸铁闸阀,Z545T/W伞齿轮暗杆大口径铸铁闸阀,Z941T/W明杆电动大口径铸铁闸阀,Z945T/W暗杆电动大口径铸铁闸阀等大口径闸阀系列产品,广泛适用于污水系统、自来水系统等水工业系统、石油、化工、制药、电力等行业,在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。


大口径铸铁闸阀使用参数

闸阀型号:Z45T/W-10

公称通径:DN40-2400(mm)

驱动机构:手动,伞齿轮,链轮,电动,传动

公称压力:1.0MPa

适用介质:水、蒸汽、油品、煤气

适用温度:-20~200℃


大口径铸铁闸阀性能

Z41T-10、Z41W-10 型铸铁楔式闸阀

型号

PN

工作压力/MPa

适用温度/

适用介质

Z41T-10

10

1.0

≤200

水、蒸汽

Z41W-10

10

1.0

≤100

油品



大口径铸铁闸阀零部件

Z41T-10、Z41W-10 型铸铁楔式闸阀

型号

材料

阀体、阀盖、闸板

阀杆

密封面

填料

Z41T-10

灰铸铁

碳钢

黄铜

油浸石棉填料

Z41W-10

灰铸铁

碳钢

灰铸铁

油浸石棉填料



大口径铸铁闸阀连接尺寸

口 径
  DN(mm)

Z41T,Z45T,Z44T        大口径尺寸参数请来电或商务联系

L

D

H

D0

40

165

145

295

160

50

180

160

325

180

65

195

180

380

180

80

210

195

420

200

100

230

215

520

200

125

255

245

610

240

150

280

280

710

240

200

330

335

915

320

250

380

390

1095

320

300

420

445

1275

400

350

450

500

1500

400

400

480

565

1760

500

450

510

615

1920

500

500

540

670

2170

720

600

600

780

-

-

700

660

895

-

-

800

720

1010

-

-

900

780

1110

-

-

1000

840

1220

-

-

1200

960

1450

-

-

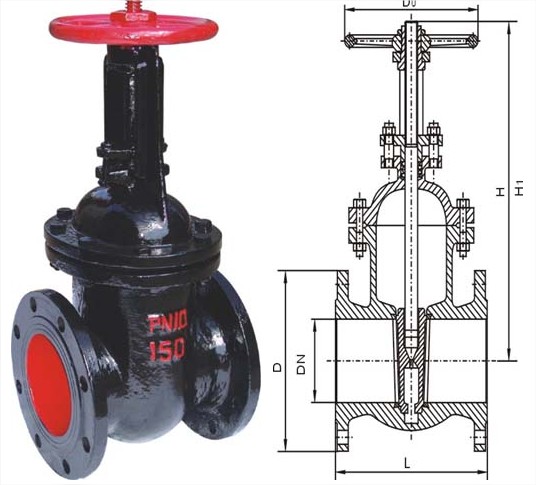

铸铁闸阀结构图


专业生产制造大口径铸铁闸阀,大口径铸钢闸阀,大口径阀门厂家,我司为您提供专业的解决方案,包括设计、定做、成套、运行、服务。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
