平板闸阀概述

上海冠环阀门制造有限公司专业生产Z43F/H/Y平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀,则两闸板间的撑开机构可以补充这一压紧力。Z43F/H/Y平板闸阀结构合理,密封可靠,操作轻便。密封面均喷焊硬高压带导流孔平板闸阀质合金,具有防腐、耐磨、耐冲蚀等优点,且可用于节流。尤其适用于工作压力≤42MPa,工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。Z43平板闸阀选型参数:带导流孔平板闸阀、无导流孔平板闸阀、单闸板平板闸阀、双闸板平板闸阀、燃气平板闸阀、油田平板闸阀、高压平板闸阀、大口径平板闸阀生产厂家。

平板闸阀执行标准

设计规范结构长度连接法兰试验与检验压力-温度产品标识
JB/T5298JB/T5298JB/79JB/T5298GB9131GB/T12220
API6DAPI6DANSI16.5API6DANSI B16.34MSS SP-25

平板闸阀性能规范

设计等级          常温下试验压力(MPa)平板闸阀适用温度℃平板闸阀适用介质
壳体左密封左密封低压密封“G”型“D”型普通型“抗硫”型“基本”型
公称压力PN(MPa)1.62.41.761.760.6-29~250-45~121-29~121H2S和CO2总含量大于500mg/m2的介质石油天然气、水等
2.53.752.752.750.6
464.44.40.6
6.49.67.047.040.6
磅级Lb15032.22.20.6
3007.75.65.60.6

平板闸阀零部件

阀门/阀盖WCBWC6A352-LCBA351-CF8M
闸板2Cr13+ENP20CrMoV+STLANSO410+ENPANSI316+ENP
阀杆2Cr132Cr13A182-F6aA182-A316S
阀座25+PTFE20CrMoV+STLA105+PTFEA182-F316+PTFE
填料NBR/FPM柔性石墨/Flexible Graphite聚四氟乙烯/PTFE+FPM
垫片18-8/柔性石墨


螺栓3535CrMoA193-B7MA193-B8
适用介质水、油口、蒸汽蒸汽、油品丙烷、乙烯硝酸类

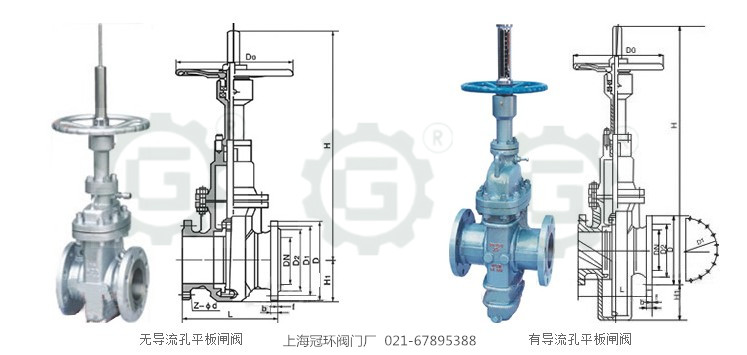

平板闸阀结构图
