纹管闸阀简介

上海冠环(上海冠环阀门制造有限公司)波纹管阀门厂专业生产WZ41H铸钢波纹管闸阀、WZ41W不锈钢波纹管闸阀采用波纹管密封的设计。消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了波纹管闸阀使用能源效率增加生产设备安全性,减少了维护费用及频繁的维护保养。还提供了清洁安全的工作环境。波纹管闸阀适用于公称压力PN1.6~4.0MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。


纹管闸阀广泛应用

WZ41H波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,应用于电站、天然气、氨、真空、冷冻系统、热油、热水系统,特别适用于易燃、易爆、有毒及贵重介质的管路。


纹管闸阀特点

1、杜绝外泄漏并符合密封标准。

2、使用寿命长减少维护次数降低经营成本。

3、没有流体损失降低能源损失,提高用户现场、工厂设备安全。
4、坚固耐用的波纹管密封设计保证阀杆的良好密封提供无需维护的条件。
5、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。


纹管闸阀主要原理

WZ41H波纹管闸阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,闸阀波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。


纹管闸阀零件参数

序号
名称
波纹管闸阀材质
1
阀体
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2
阀板
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3
阀杆
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4
波纹管组件
1Cr18Ni9Ti、304、316、304L、316L
5
支架
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6
垫片
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
7
阀盖
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8
六角螺母
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9
双头螺栓
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10
填料
柔性石墨
11
填料压盖
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12
阀杆螺母
铜合金
13
手轮
WCB QT400-18


纹管闸阀技术标准

设计标准
GB12234
结构长度
GB12221
连接法兰
GB9113、JB79、HG20596
试验和检验
JB/T 9092、GB/T13927


纹管闸阀压力试验

公称压力(MPa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
闸阀使用介质
1.6
2.4
1.76
≤350℃
水、蒸汽、油品等
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04

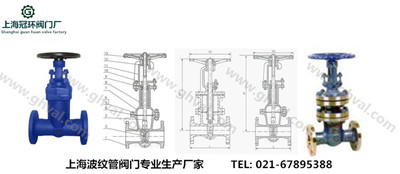

纹管闸阀结构图


纹管闸阀尺寸参数

WZ41H/W/Y-16C/P波纹管闸阀

口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
108
117
127
140
165
178
190
203
229
254
267
292
330
356
381
H
200
210
250
260
290
370
398
440
490
530
580
670
760
850
950
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(kg)
8
9
10
15
22
30
43
57
73
105
150
190
270
380
480

WZ41H/W/Y-25C/P纹管闸阀

口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
140
152
165
178
190
216
241
283
305
381
403
419
457
502
762
H
200
210
250
260
290
370
398
440
490
530
580
670
760
850
980
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(kg)
9
10
12
17
23
34
50
65
82
115
165
210
300
420
540

WZ41H/W/Y-40C/P纹管闸阀

口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
165
190
216
229
241
292
330
356
432
508
559
660
787
838
889
H
200
210
250
260
290
370
398
440
490
530
580
670
760
850
980
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(kg)
9
10
12
18
25
38
53
70
88
125
175
225
310
440
560
