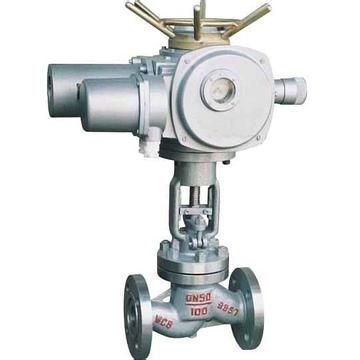

电动截止阀


    上海冠环阀门制造有限公司生产的电动截止阀J941H电动截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,阀杆的直径要大,否则会发生阀杆顶弯。



一、产品概述:

“冠环”牌电动截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。

电动截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以电动截止阀的全开位置,应由阀瓣的行程来决定。


二、执行标准:
设计与制造
结构长度
法兰尺寸
压力-温度
试验-检验
GB122235
GB12221
GB9113 JB79
GB9131
GB/T13927 JB/T9092



三、压力试验:
公称压力
1.6
2.5
4.0
6.4
10.0
16.0
强度试验
2.4
3.8
6.0
9.6
15.0
24.0
水密封试验
1.8
2.8
4.4
7.0
11.0
18.0
上密封试验
1.8
2.8
4.4
7.0
11.0
18.0
气密封试验
0.5-0.7



四、主要零件材料及性能:
体、盖、板
阀杆
密封面
垫片
填料
工作温度℃
适用介质
WCB
2Cr13
13Cr
STL
木体材料
With Body
Material
尼龙
Nylon
增强柔性石墨
13Cr/柔性石墨
08软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE

≤425
蒸汽
油品
WC1
38CrMoAl
25Cr2MoV
≤450
WC6
≤540
WC9
≤570
C5 C12
≤540
ZGCr5Mo
≤200
硝酸类
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
≤200
醋酸类

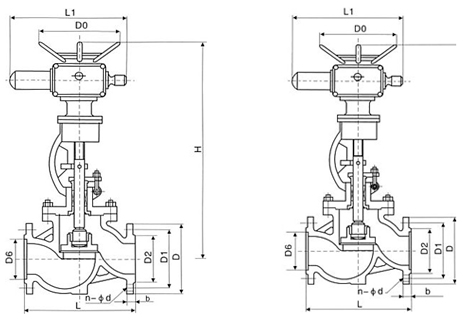

五、主要外形和连接尺寸1.6MPa:
1.6MPa
DN
L
D
D1
D2
b
n-φd
H
Do
凸面
法兰
RF
J941H
J941Y
J941W
J941F
J941N
16C
16P
16R
16I
10
130
90
60
40
14
4-14
198
120
15
130
95
65
45
14
4-14
218
120
20
150
105
75
55
14
4-14
258
140
25
160
115
85
65
14
4-14
275
160
32
180
135
100
78
16
4-18
280
180
40
200
145
110
85
16
4-18
330
200
50
230
160
125
100
16
4-18
350
240
65
290
180
145
120
18
4-18
400
280
80
310
195
160
135
20
8-18
355
280
100
350
215
180
155
20
8-18
415
320
125
400
245
210
185
22
8-18
460
360
150
480
280
240
210
24
8-23
510
400
200
600
335
295
265
26
12-23
710
400
250
622
405
355
320
30
12-25
786
450
300
698
460
410
375
30
12-25
925
500
