不锈钢截止阀概述

上海冠环阀门厂专业生产J41W不锈钢截止阀阀体、阀盖的设计经过严格的计算具有良好的强度、刚度和流通能力。阀盖上设计了上密封座，在全开状态下使填料密封更为可靠并方便填料的更换。填料、垫片亦根据实际工况或用户要求合理选配，可适用于各种压力，温度及介质工况，密封可靠，性能优良。中大口径截止阀可选配设置滚动轴承，启闭轻松。

不锈钢截止阀特性

J41W不锈钢截止阀有304、316、316L和双相不锈钢等几个材质选择，公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。上海冠环阀门制造有限公司生产的截止阀驱动方式有手动截止阀、齿轮传动截止阀、电动截止阀、气动截止阀等。

不锈钢截止阀特点及执行标准

1、工作行程小，启闭时间短。
2、结构简单，制造和维修比较方便。
3、适合作为介质的切断或调节及节流使用。
4、密封性好，密封面间磨擦力小，寿命较长。
5、阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作。
6、阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来。

执行标准如下：

设计制造按GB12235-89

结构长度按GB12221-89

法兰尺寸按JB/G79-94

阀门检查和试验按GB13927

不锈钢截止阀性能

型号	公称压力	试验压力			工作温度(℃)	适用介质
型号	公称压力	强度(水)(Mpa)	密封(水)空气(Mpa)	低压密封空气(Mpa)	工作温度(℃)	适用介质
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸类
						ACETIC ACID
						醋酸类
						NITRIV ACID
						硝酸类
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETIC ACID
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

不锈钢截止阀零部件参数

零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo₂Ti系列	ZG00Cr17Ni14Mo₂系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	1Cr13
阀杆	ZG1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo₂Ti	00Cr17Ni14Mo₂	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
压盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo₂Ti	00Cr17Ni14Mo₂	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

不锈钢截止阀连接尺寸

★1.6MPa/2.5MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

★4.0MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	491	705	850	1234

★6.4MPa主要连接尺寸及重量

尺寸	DN	15	20	25	40	50	65	80	100	125	150
L	mm	170	190	210	230	260	300	340	380	430	550
H	mm	195	228	250	325	360	410	450	485	537	646
W	mm	140	160	180	200	240	280	320	360	400	450
重量	kg	10	13	15	19	25	35	48	56	125	157

★10.0MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	170	190	210	230	260	300	340	380	430	500	550	650	775	900
H	mm	195	228	250	325	360	410	450	485	537		840	925	1015	1200
W	mm	100	100	120	160	160	180	200	200	240	-	-	-	-	-
重量	kg	10	12	17	25	30	40	68	92	107	-	310	590	850	1040

★16.0MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	260	300	340	380	430	500	550	650
H	mm	148	156	175	200	231	262	470	500	557	613	671	765
W	mm	100	100	120	140	160,	180	360	400	450	450	500	500
重量	kg	4.64	7.42	10.07	12.3	15.2	29.71	65	83	125	175	249	375

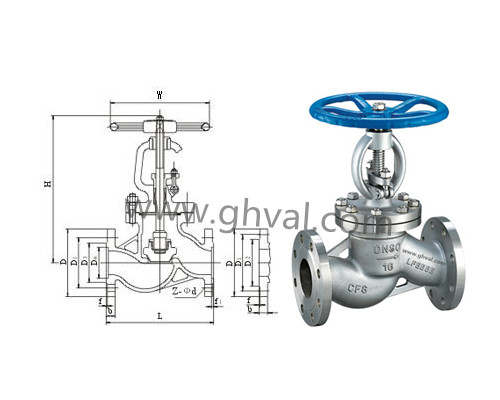

不锈钢截止阀结构图
