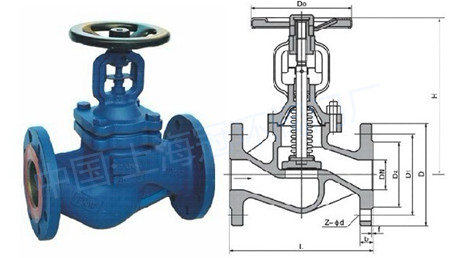

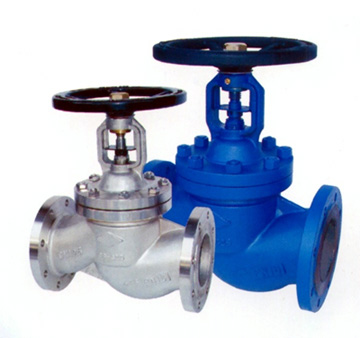

德标波纹管截止阀


   上海冠环阀门制造有限公司生产的德标波纹管截止阀WJ41H德标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。



一、产品概述:

波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。
    广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。



二、结构特点:

1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。


三、主要技术参数:
驱动方式
手动
电动
设计标准
DIN3356
结构长度
DIN3202
连接法兰
DIN2543-2545
试验和检验
DIN3230










四、主要性能规范:
公称压力(MPa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
1.6
2.4
1.76

≤350
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04








五、主要零件材料:
零件名称
阀体
阀盖
阀杆
阀瓣
密封面
填料
WCB
WCB
WCB
13Cr
2Cr13
2Cr13
柔性石墨
STL
304
CF8
CF8
304
304
304
柔性石墨
STL
PTFE
316
CF8M
CF8M
316
316
316
柔性石墨
STL
PTFE
304L
CF3
CF3
316
304L
304L
柔性石墨
STL
PTFE
316L
CF3M
CF3M
316
316L
316L
柔性石墨
STL
PTFE
