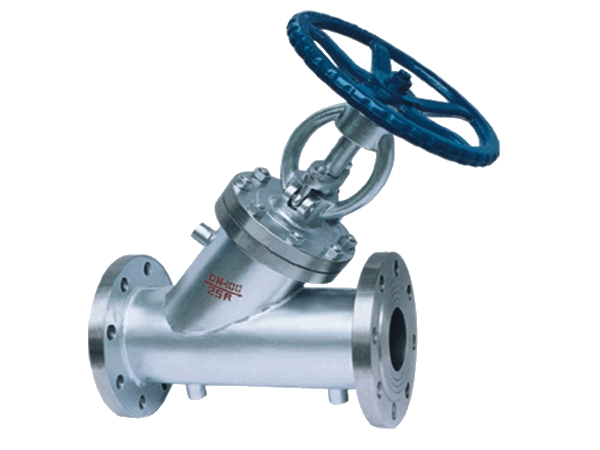

保温式截止阀
上海冠环阀门制造有限公司生产的保温式截止阀, BJ41H保温式截止阀适用介质:酸/碱/盐/水/蒸气/煤气/油品等。产品广泛应用于石油/化工/化肥/冶炼/电力/水力/建筑/酿酒/造纸/医药等行业。
一、产品性能规范：
型号 | 公称压力PN(MPa) | 试验压力 | 适用温度 | 适用介质 | 保温套压力(MPa) | |
壳体 | 密封 | |||||
BJ41W-16P、R、C | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸类 | ≤1.0 |
BJ41W-25P、R、C | 2.5 | 3.8 | 2.8 | ≤350 | 硝酸类 | ≤1.0 |

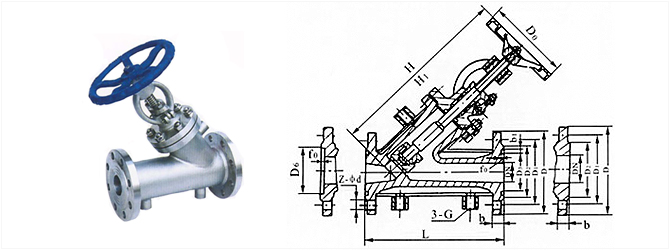

二、保温式截止阀主要外形和连接尺寸：
型号 | 公称通径DNmm | 尺寸 | ||||||||
L | D | D1 | D2 | B-f | Z-Φd | H | Do | 2-G | ||
| BJ41W-16P RHC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 170 | 3/8 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 190 | 3/8 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 205 | 3/8 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 270 | 1/2 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 310 | 1/2 | |
50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 358 | 1/2 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 373 | 1/2 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 435 | 1/2 | |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 500 | 1/2 | |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 614 | 1/2 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 674 | 1/2 | |
200 | 600 | 335 | 295 | 264 | 26-3 | 12-23 | 818 | 818 | 1/2 | |
250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 949 | 969 | 1/2 | |
型号 | 公称通径DNmm | 尺寸 | ||||||||
L | D | D1 | D2 | B-f | Z-Φd | H | Do | 2-G | ||
| BJ41W-25P RHC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 | 120 | 3/8 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | 140 | 3/8 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | 160 | 3/8 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | 180 | 1/2 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | 200 | 1/2 | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 362 | 240 | 1/2 | |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 400 | 280 | 1/2 | |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 430 | 320 | 1/2 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-18 | 465 | 360 | 1/2 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-23 | 550 | 400 | 1/2 | |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 700 | 400 | 1/2 | |
200 | 600 | 360 | 310 | 278 | 34-3 | 12-25 | 780 | 450 | 1/2 | |
250 | 730 | 425 | 370 | 335 | 36-3 | 12-30 | 900 | 550 | 1/2 | |
型号 | 公称通径DNmm | 尺寸 | ||||||||
L | D | D1 | D2 | D6 | B-f | Z-Φd | H | 2-G | ||
| BJ41W-40P RHC | 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4-14 | 233 | 3/8 |
20 | 150 | 105 | 75 | 55 | 51 | 16-2 | 4-14 | 275 | 3/8 | |
25 | 160 | 115 | 85 | 65 | 58 | 16-2 | 4-14 | 285 | 3/8 | |
32 | 180 | 135 | 100 | 78 | 66 | 18-2 | 4-18 | 302 | 1/2 | |
40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4-18 | 355 | 1/2 | |
50 | 230 | 160 | 125 | 100 | 88 | 20-3 | 4-18 | 370 | 1/2 | |
65 | 290 | 180 | 145 | 120 | 110 | 22-3 | 8-18 | 408 | 1/2 | |
80 | 310 | 195 | 160 | 135 | 121 | 22-3 | 8-18 | 436 | 1/2 | |
100 | 350 | 230 | 190 | 160 | 150 | 24-3 | 8-23 | 475 | 1/2 | |
125 | 400 | 270 | 220 | 188 | 176 | 28-3 | 8-25 | 558 | 1/2 | |
150 | 480 | 300 | 250 | 218 | 204 | 30-3 | 8-25 | 720 | 1/2 | |
200 | 600 | 375 | 320 | 282 | 260 | 38-3 | 12-30 | 800 | 1/2 | |
型号 | 公称通径DNmm | 尺寸 | ||||||||
L | D | D1 | D2 | D6 | B-f | Z-Φd | H | 2-G | ||
| BJ41W-64P RHC | 15 | 170 | 105 | 75 | 55 | 55 | 18-2 | 4-14 | 240 | 3/8 |
20 | 190 | 125 | 90 | 68 | 68 | 20-2 | 4-14 | 280 | 3/8 | |
25 | 210 | 135 | 100 | 78 | 78 | 22-2 | 4-14 | 290 | 3/8 | |
32 | 230 | 150 | 110 | 82 | 82 | 24-2 | 4-18 | 325 | 1/2 | |
40 | 260 | 165 | 125 | 95 | 95 | 24-3 | 4-18 | 360 | 1/2 | |
50 | 300 | 175 | 135 | 105 | 105 | 26-3 | 4-18 | 410 | 1/2 | |
65 | 340 | 200 | 160 | 130 | 130 | 28-3 | 8-18 | 430 | 1/2 | |
80 | 380 | 210 | 170 | 140 | 140 | 30-3 | 8-18 | 465 | 1/2 | |
100 | 430 | 250 | 200 | 168 | 168 | 32-3 | 8-18 | 537 | 1/2 | |
125 | 500 | 295 | 240 | 202 | 202 | 36-3 | 8-23 | 630 | 1/2 | |
150 | 550 | 340 | 280 | 240 | 240 | 38-3 | 8-25 | 790 | 1/2 | |
200 | 650 | 405 | 345 | 300 | 300 | 44-3 | 12-25 | 910 | 1/2 | |
