暗杆铸铁闸阀概述
上海冠环阀门厂专业生产Z45T暗杆铸铁闸阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。
暗杆铸铁闸阀特点
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
暗杆铸铁闸阀执行标准
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动
暗杆铸铁闸阀零部件
| 型号 | 阀体、阀盖、闸板 | 闸板 | 密封圈 | 阀杆螺母 | 阀 杆 | 填 料 |
|---|---|---|---|---|---|---|
| Z45H-10 | 灰铸铁、铸 钢 | 碳钢+合金钢 | 不锈钢、合金钢 | 青铜 | 碳钢、不锈钢 | 浸油石棉盘根 |
| Z45W-10 | 灰铸铁 | 灰铸铁 | 黄铜 | 碳钢 | ||
| Z45T-10 | 灰铸铁 | 灰铸铁+黄铜 | 黄铜 | 碳钢、黄铜 |
暗杆铸铁闸阀技术参数
| 型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | |
|---|---|---|---|---|---|
| 密封 | 强度 | ||||
| Z45H-10 | 1.0 | 1.1 | 1.5 | ≤200℃ | 水、蒸汽、油 |
| Z45T-10 | |||||
| Z45W-10 | ≤100℃ | 油品、煤气 | |||
暗杆铸铁闸阀连接尺寸
| 公称通 DN(mm) | 尺寸(mm) | 重量 （kg） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | Z-d | H | D0 | ||
| 50 | 180 | 160 | 125 | 100 | 20 | 4-18 | 345 | 180 | 17 |
| 65 | 195 | 180 | 145 | 120 | 20 | 4-18 | 376 | 180 | 20 |
| 80 | 210 | 195 | 160 | 135 | 22 | 4-18 | 417 | 200 | 27 |
| 100 | 230 | 215 | 180 | 155 | 22 | 8-18 | 460 | 200 | 50 |
| 125 | 255 | 245 | 210 | 185 | 24 | 8-18 | 525 | 240 | 70 |
| 150 | 280 | 280 | 240 | 210 | 24 | 8-23 | 567 | 240 | 95 |
| 200 | 330 | 335 | 295 | 265 | 26 | 8-23 | 705 | 320 | 150 |
| 250 | 380 | 390 | 350 | 320 | 28 | 12-23 | 800 | 320 | 200 |
| 300 | 420 | 440 | 400 | 368 | 28 | 12-23 | 886 | 400 | 280 |
| 350 | 450 | 500 | 460 | 428 | 30 | 16-23 | 968 | 400 | 360 |
| 400 | 480 | 565 | 515 | 482 | 32 | 16-25 | 1090 | 500 | 500 |
| 450 | 510 | 615 | 565 | 538 | 32 | 20-25 | 1175 | 500 | 590 |
| 500 | 540 | 670 | 620 | 585 | 34 | 20-25 | 1414 | 720 | 680 |
| 600 | 600 | 780 | 725 | 685 | 36 | 20-30 | 1593 | 720 | 951 |
| 700 | 660 | 895 | 840 | 800 | 40 | 24-30 | 1812 | 800 | 1950 |

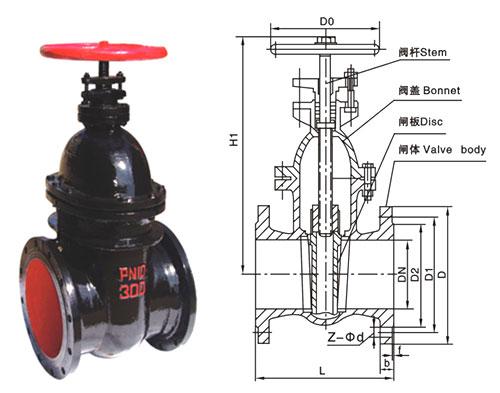

暗杆铸铁闸阀结构图
专业生产销售铸铁闸阀二十余载，企业为您提供专业的阀门解决方案，包括设计、定做、成套、运行、服务。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供合作上的服务。中国阀门制造商-上海冠环阀门制造有限公司-中国阀门行业品牌！
