衬胶闸阀概述

上海冠环阀门厂专业生产的Z41J衬胶闸阀广泛应用于化工,石油,天然气,环保,城市管道,燃气管线等工业部门,介质的流向不受限制,全开时,密封面受工作介质的冲蚀比截止阀小,体形比较简单,铸造工艺性较好。


衬胶闸阀特点

1.产品连接件少,整体钢性好。
2.截流速度快。
3. 开度限位机构方便,灵活,精确。
4.体形小巧,外形美观。
5. 操作简单,省力,维修方便。
6.流体阻力小,密封面受介质的冲蚀小。
7.介质流向不爱限制,不扰流,不降低压力。


衬胶闸阀执行标准

设计制造标准:GB/T 12234
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008


衬胶闸阀连接尺寸

公称通径DN(mm)

主要外形尺寸及连接尺寸(mm)

L

D

D1

D2

b

f

z-Φd

H

H1

D0

Z40、Z41、Z42

15

130

95

65

45

14

2

4-Φ14

220

240

120

20

150

105

75

55

14

2

4-Φ14

255

284

140

25

160

115

85

65

14

2

4-Φ14

275

303

160

32

180

135

100

78

16

2

4-Φ18

280

321

180

40

200

145

110

85

16

3

4-Φ18

300

352

200

50

250

160

125

100

16

3

4-Φ18

358

438

240

65

265

180

145

120

18

3

4-Φ18

375

450

240

80

280

195

160

135

20

3

8-Φ18

433

528

280

100

300

215

180

155

20

3

8-Φ18

502

620

320

125

325

245

210

185

22

3

8-Φ18

612

753

360

150

350

280

240

210

24

3

12-Φ23

676

847

360

200

400

335

295

265

26

3

12-Φ25

820

1039

400

250

450

405

355

320

30

3

12-Φ25

969

1245

450

300

500

460

410

375

30

3

12-Φ25

1142

1472

560

350

550

520

470

435

34

4

16-Φ25

1280

1450

640

400

600

580

525

485

36

4

16-Φ30

1452

1887

640

450

650

640

585

545

38

4

20-Φ30

1541

2011

720

500

700

705

650

608

42

4

20-Φ34

1676

2181

720

600

800

840

770

718

46

5

20-Φ41

1874

2346

800

700

900

910

840

788

48

5

24-Φ41

2139

2819

880

800

1000

1020

950

898

50

5

24-Φ41

2293

3034

980

900

1100

1120

1050

998

52

5

28-Φ41

2595

3445

1080

1000

1200

1255

1170

1110

54

5

28-Φ42

2733

3683

1180

1200

1350

1485

1390

1325

56

5

32-Φ48

3032

3032

1300

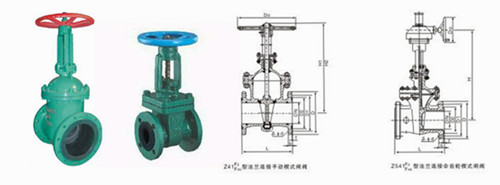

衬胶闸阀结构图
