衬氟闸阀概述
上海冠环阀门厂专业生产的Z41F46，Z41F4衬氟闸阀适用在-50℃~150℃的各种浓度的硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。表面均匀包覆一层FEP。闸阀阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，达到介质的不泄漏。
衬氟闸阀特点
1、阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维护更换方便；
4、衬四氟耐腐蚀闸阀带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向从而起始间通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
衬氟闸阀执行标准
设计标准 | GB12234 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 手动、电动、气动 |
衬氟闸阀零部件参数
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸阀 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/端盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) www.ghval.com | |||||
4 | 填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
7 | 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
8 | 紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
9 | 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
10 | 手轮 | WCB | WCB | WCB | |||
衬氟闸阀连接尺寸
公称通径 | 标准值 | 参考值 | ||||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Фd | W | D0 | H | WT(Kg) |
PN0.6MPa | ||||||||||||
15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-Ф12 | 100 | 100 | 120 | 5 |
20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4-Ф12 | 100 | 120 | 140 | 6 |
25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4-Ф12 | 120 | 130 | 150 | 7 |
32 | 11/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4-Ф14 | 120 | 156 | 185 | 10 |
40 | 11/2 | 240 | 130 | 100 | 80 | 3 | 16 | 4-Ф14 | 160 | 165 | 205 | 18 |
50 | 2 | 250 | 140 | 110 | 90 | 3 | 16 | 4-Ф14 | 160 | 350 | 400 | 25 |
65 | 21/2 | 270 | 160 | 130 | 110 | 3 | 16 | 4-Ф14 | 180 | 370 | 435 | 30 |
80 | 3 | 280 | 185 | 150 | 125 | 3 | 18 | 4-Ф18 | 180 | 430 | 510 | 43 |
100 | 4 | 300 | 205 | 170 | 145 | 3 | 18 | 4-Ф18 | 220 | 495 | 595 | 58 |
125 | 5 | 325 | 235 | 200 | 175 | 3 | 20 | 8-Ф18 | 220 | 610 | 735 | 100 |
150 | 6 | 350 | 260 | 225 | 200 | 3 | 20 | 8-Ф18 | 240 | 670 | 820 | 115 |
200 | 8 | 400 | 315 | 280 | 255 | 3 | 22 | 8-Ф18 | 240 | 815 | 1015 | 145 |
250 | 10 | 450 | 370 | 335 | 310 | 3 | 24 | 12-Ф18 | 240 | 965 | 1215 | 230 |
300 | 12 | 500 | 435 | 395 | 362 | 4 | 24 | 12-Ф23 | 280 | 1140 | 1440 | 335 |
350 | 14 | 550 | 485 | 445 | 412 | 4 | 26 | 12-Ф23 | 280 | 1275 | 1625 | 540 |
400 | 16 | 600 | 535 | 495 | 462 | 4 | 28 | 16-Ф23 | 320 | 1445 | 1845 | 670 |
450 | 18 | 650 | 590 | 550 | 518 | 4 | 28 | 16-Ф23 | 320 | 1530 | 1980 | 780 |
500 | 20 | 700 | 640 | 600 | 568 | 4 | 30 | 16-Ф23 | 360 | 1725 | 2225 | 850 |

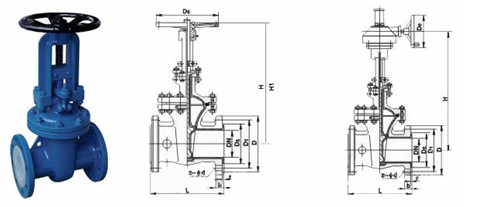

衬氟闸阀结构图
